Kapitel 18. Grundlegendes zu Netzwerken

Inhaltsverzeichnis

18.1. IP-Adressen und Routing
18.2. IPv6 – Das Internet der nächsten Generation
18.3. Namensauflösung
18.4. Konfigurieren von Netzwerkverbindungen mit YaST
18.5. Verwalten der Netzwerkverbindungen mit NetworkManager
18.6. Manuelle Netzwerkkonfiguration
18.7. smpppd als Einwählhelfer

Zusammenfassung

Linux stellt die erforderlichen Netzwerkwerkzeuge und -funktionen für die Integration in alle Arten von Netzwerkstrukturen zur Verfügung. Das üblicherweise von Linux verwendete Protokoll, TCP/IP, verfügt über unterschiedliche Dienste und Sonderfunktionen, die im Folgenden beschrieben werden. Der Netzwerkzugriff über eine Netzwerkkarte, ein Modem oder ein anderes Gerät kann mit YaST konfiguriert werden. Die manuelle Konfiguration ist ebenfalls möglich. In diesem Kapitel werden nur die grundlegenden Mechanismen sowie die zugehörigen Netzwerkkonfigurationsdateien beschrieben.

Linux und andere Unix-Betriebssysteme verwenden das TCP/IP-Protokoll. Hierbei handelt es sich nicht um ein einzelnes Netzwerkprotokoll, sondern um eine Familie von Netzwerkprotokollen, die unterschiedliche Dienste zur Verfügung stellen. Die in Tabelle 18.1, „Verschiedene Protokolle aus der TCP/IP-Familie“ aufgelisteten Protokolle dienen dem Datenaustausch zwischen zwei Computern über TCP/IP. Über TCP/IP verbundene Netzwerke bilden zusammen ein weltweites Netzwerk, das in seiner Gesamtheit auch als „das Internet“ bezeichnet wird.

RFC ist das Akronym für Request for Comments. RFCs sind Dokumente, die unterschiedliche Internetprotokolle und Implementierungsverfahren für das Betriebssystem und seine Anwendungen beschreiben. Die RFC-Dokumente beschreiben das Einrichten der Internetprotokolle. Weitere Informationen zu diesen Protokollen finden Sie in den entsprechenden RFC-Dokumenten. Diese sind online unter http://www.ietf.org/rfc.html verfügbar.

Tabelle 18.1. Verschiedene Protokolle aus der TCP/IP-Familie

Protokoll

Beschreibung

TCP

Transmission Control Protocol: ein verbindungsorientiertes, sicheres Protokoll. Die zu übertragenden Daten werden von der Anwendung zunächst als Datenstrom gesendet und anschließend vom Betriebssystem in das richtige Format konvertiert. Die entsprechende Anwendung auf dem Zielhost empfängt die Daten im ursprünglichen Datenstromformat, in dem sie anfänglich gesendet wurden. TCP ermittelt, ob Daten während der Übertragung verloren gegangen sind, und stellt sicher, dass keine Verwechslungen der Daten vorliegen. TCP wird immer dann implementiert, wenn die Datensequenz eine Rolle spielt.

UDP

User Datagram Protocol: ein verbindungsloses, unsicheres Protokoll. Die zu übertragenden Daten werden in Form von anwendungsseitig generierten Paketen gesendet. Es ist nicht garantiert, in welcher Reihenfolge die Daten beim Empfänger eingehen, und ein Datenverlust ist immer möglich. UDP ist geeignet für datensatzorientierte Anwendungen. Es verfügt über eine kürzere Latenzzeit als TCP.

ICMP

Internet Control Message Protocol: Dies ist im Wesentlichen kein Protokoll für den Endbenutzer, sondern ein spezielles Steuerungsprotokoll, das Fehlerberichte ausgibt und das Verhalten von Computern, die am TCP/IP-Datentransfer teilnehmen, steuern kann. Außerdem bietet es einen speziellen Echomodus, der mit dem Programm „ping“ angezeigt werden kann.

IGMP

Internet Group Management Protocol: Dieses Protokoll steuert das Verhalten des Computers bei der Implementierung von IP-Multicast.

Der Datenaustausch findet wie in Abbildung 18.1, „Vereinfachtes Schichtmodell für TCP/IP“ dargestellt in unterschiedlichen Schichten statt. Die eigentliche Netzwerkschicht ist der unsichere Datentransfer über IP (Internet Protocol). Oberhalb von IP gewährleistet TCP (Transmission Control Protocol) bis zu einem gewissen Grad die Sicherheit des Datentransfers. Die IP-Schicht wird vom zugrunde liegenden Hardware-abhängigen Protokoll, z. B. Ethernet, unterstützt.

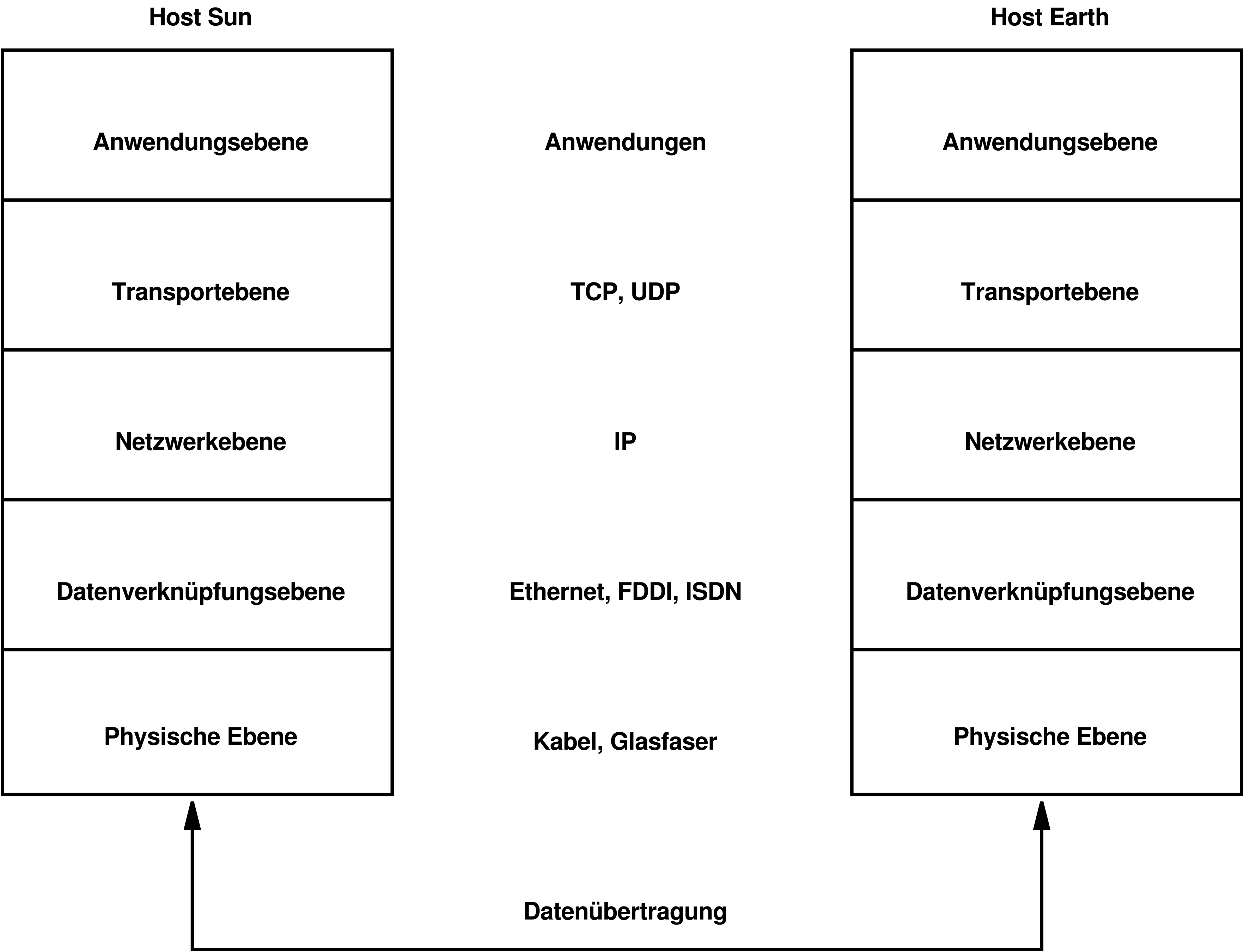

Abbildung 18.1. Vereinfachtes Schichtmodell für TCP/IP

Vereinfachtes Schichtmodell für TCP/IP

Dieses Diagramm bietet für jede Schicht ein oder zwei Beispiele. Die Schichten sind nach Abstraktionsstufen sortiert. Die unterste Schicht ist sehr Hardware-nah. Die oberste Schicht ist beinahe vollständig von der Hardware losgelöst. Jede Schicht hat ihre eigene spezielle Funktion. Die speziellen Funktionen der einzelnen Schichten gehen bereits aus ihrer Bezeichnung hervor. Die Datenverbindungs- und die physische Schicht repräsentieren das verwendete physische Netzwerk, z. B. das Ethernet.

Fast alle Hardwareprotokolle arbeiten auf einer paketorientierten Basis. Die zu übertragenden Daten werden in Pakete unterteilt, da sie nicht alle auf einmal gesendet werden können. Die maximale Größe eines TCP/IP-Pakets beträgt ca. 64 KB. Die Pakete sind in der Regel jedoch sehr viel kleiner, da die Netzwerkhardware ein einschränkender Faktor sein kann. Die maximale Größe eines Datenpakets in einem Ethernet beträgt ca. 1500 Byte. Die Größe eines TCP/IP-Pakets ist auf diesen Wert begrenzt, wenn die Daten über ein Ethernet gesendet werden. Wenn mehr Daten übertragen werden, müssen vom Betriebssystem mehr Datenpakete gesendet werden.

Damit die Schichten ihre vorgesehenen Funktionen erfüllen können, müssen im Datenpaket zusätzliche Informationen über die einzelnen Schichten gespeichert sein. Diese Informationen werden im Header des Pakets gespeichert. Jede Schicht stellt jedem ausgehenden Paket einen kleinen Datenblock voran, den so genannten Protokoll-Header. Ein Beispiel für ein TCP/IP-Datenpaket, das über ein Ethernetkabel gesendet wird, ist in Abbildung 18.2, „TCP/IP-Ethernet-Paket“ dargestellt. Die Prüfsumme befindet sich am Ende des Pakets, nicht am Anfang. Dies erleichtert die Arbeit für die Netzwerkhardware.

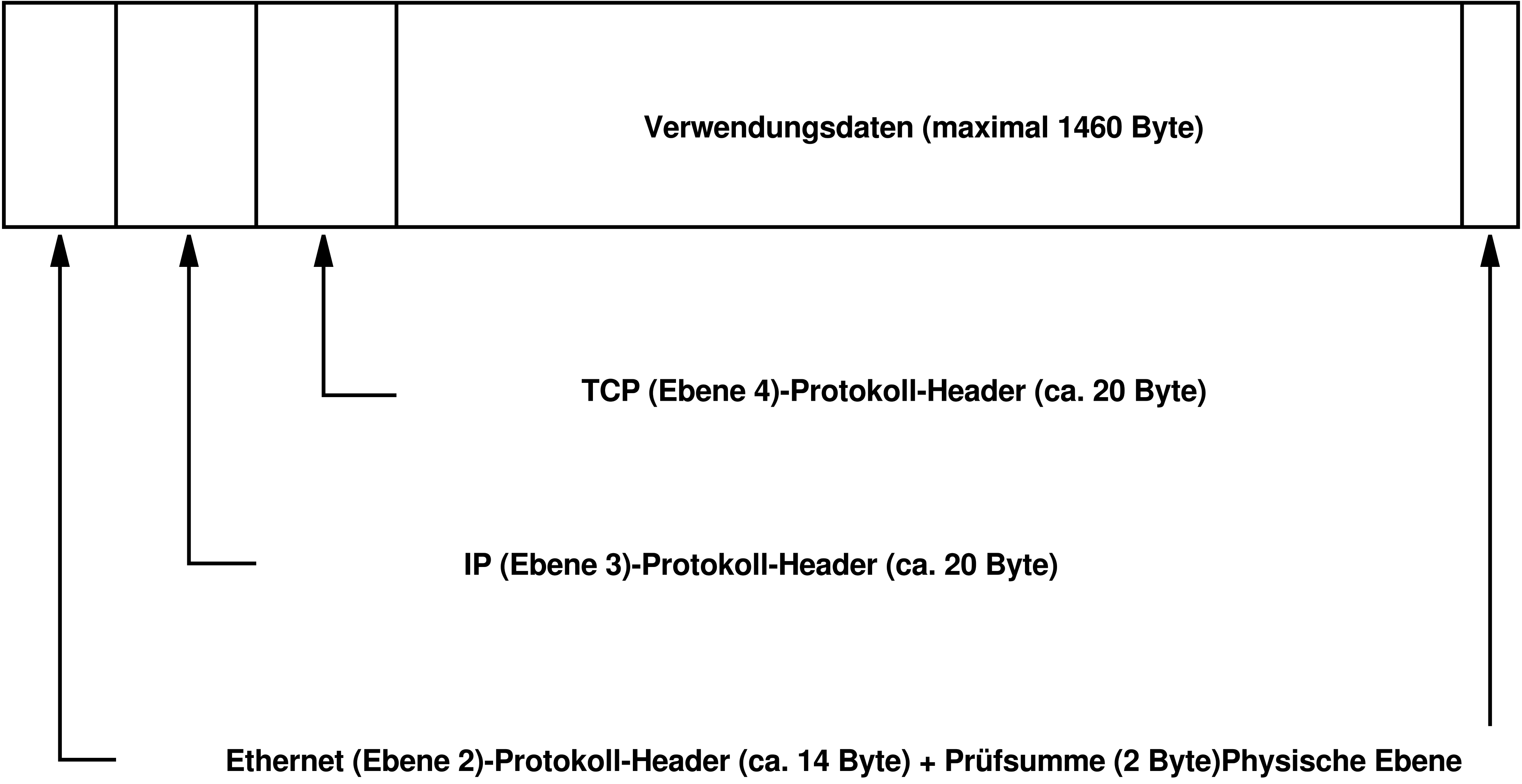

Abbildung 18.2. TCP/IP-Ethernet-Paket

TCP/IP-Ethernet-Paket

Wenn eine Anwendung Daten über das Netzwerk sendet, werden diese Daten durch alle Schichten geleitet, die mit Ausnahme der physischen Schicht alle im Linux-Kernel implementiert sind. Jede Schicht ist für das Vorbereiten der Daten zur Weitergabe an die nächste Schicht verantwortlich. Die unterste Schicht ist letztendlich für das Senden der Daten verantwortlich. Bei eingehenden Daten erfolgt die gesamte Prozedur in umgekehrter Reihenfolge. Die Protokoll-Header werden von den transportierten Daten in den einzelnen Schichten wie die Schalen einer Zwiebel entfernt. Die Transportschicht ist schließlich dafür verantwortlich, die Daten den Anwendungen am Ziel zur Verfügung zu stellen. Auf diese Weise kommuniziert eine Schicht nur mit der direkt darüber bzw. darunter liegenden Schicht. Für Anwendungen ist es irrelevant, ob die Daten über ein 100 MBit/s schnelles FDDI-Netzwerk oder über eine 56-KBit/s-Modemleitung übertragen werden. Ähnlich spielt es für die Datenverbindung keine Rolle, welche Art von Daten übertragen wird, solange die Pakete das richtige Format haben.

18.1. IP-Adressen und Routing

Die in diesem Abschnitt enthaltenen Informationen beziehen sich nur auf IPv4-Netzwerke. Informationen zum IPv6-Protokoll, dem Nachfolger von IPv4, finden Sie in Abschnitt 18.2, „IPv6 – Das Internet der nächsten Generation“.

18.1.1. IP-Adressen

Jeder Computer im Internet verfügt über eine eindeutige 32-Bit-Adresse. Diese 32 Bit (oder 4 Byte) werden in der Regel wie in der zweiten Zeile in Beispiel 18.1, „IP-Adressen schreiben“ dargestellt geschrieben.

Beispiel 18.1. IP-Adressen schreiben

IP-Adresse (binär):  11000000 10101000 00000000 00010100
IP-Adresse (dezimal):     192.     168.       0.      20

Im Dezimalformat werden die vier Byte in Dezimalzahlen geschrieben und durch Punkte getrennt. Die IP-Adresse wird einem Host oder einer Netzwerkschnittstelle zugewiesen. Diese Adresse kann weltweit nur einmal verwendet werden. Es gibt zwar Ausnahmen zu dieser Regel, diese sind jedoch für die folgenden Abschnitte nicht relevant.

Die Punkte in IP-Adressen geben das hierarchische System an. Bis in die 1990er-Jahre wurden IP-Adressen strikt in Klassen organisiert. Dieses System erwies sich jedoch als zu wenig flexibel und wurde eingestellt. Heute wird das klassenlose Routing (CIDR, Classless Interdomain Routing) verwendet.

18.1.2. Netzmasken und Routing

Mit Netzmasken werden Adressräume eines Subnetzes definiert. Wenn sich zwei Hosts im selben Subnetz befinden, können sie direkt kommunizieren. Anderenfalls benötigen sie die Adresse eines Gateways, das den gesamten Verkehr zwischen dem Subnetz und dem Rest der Welt handhabt. Um zu prüfen, ob sich zwei IP-Adressen im selben Subnetz befinden, wird jede Adresse bitweise mit der Netzmaske „UND“-verknüpft. Sind die Ergebnisse identisch, befinden sich beide IP-Adressen im selben lokalen Netzwerk. Wenn unterschiedliche Ergebnisse ausgegeben werden, kann die entfernte IP-Adresse, und somit die entfernte Schnittstelle, nur über ein Gateway erreicht werden.

Weitere Informationen zur Funktionsweise von Netzmasken finden Sie in Beispiel 18.2, „Verknüpfung von IP-Adressen mit der Netzmaske“. Die Netzmaske besteht aus 32 Bit, die festlegen, welcher Teil einer IP-Adresse zum Netzwerk gehört. Alle Bits mit dem Wert 1 kennzeichnen das entsprechende Bit in der IP-Adresse als zum Netzwerk gehörend. Alle Bits mit dem Wert 0 kennzeichnen Bits innerhalb des Subnetzes. Das bedeutet, je mehr Bits den Wert 1 haben, desto kleiner ist das Netzwerk. Da die Netzmaske immer aus mehreren aufeinander folgenden Bits mit dem Wert 1 besteht, ist es auch möglich, einfach die Anzahl der Bits in der Netzmaske zu zählen. In Beispiel 18.2, „Verknüpfung von IP-Adressen mit der Netzmaske“ könnte das erste Netz mit 24 Bit auch als 192.168.0.0/24 geschrieben werden.

Beispiel 18.2. Verknüpfung von IP-Adressen mit der Netzmaske


IP-Adresse (192.168.0.20):  11000000 10101000 00000000 00010100
Netzmaske (255.255.255.0):  11111111 11111111 11111111 00000000 ---------------------------------------------------------------
Ergebnis der Verbindung:    11000000 10101000 00000000 00000000
Im Dezimalsystem:           192.     168.       0.       0

IP-Adresse (213.95.15.200): 11010101 10111111 00001111 11001000
Netzmaske  (255.255.255.0): 11111111 11111111 11111111 00000000 ---------------------------------------------------------------
Ergebnis der Verbindung:    11010101 10111111 00001111 00000000
Im Dezimalsystem:           213.      95.      15.       0

Ein weiteres Beispiel: Alle Computer, die über dasselbe Ethernetkabel angeschlossen sind, befinden sich in der Regel im selben Subnetz und der Zugriff auf sie erfolgt direkt. Selbst wenn das Subnetz physisch durch Switches oder Bridges unterteilt ist, können diese Hosts weiter direkt erreicht werden.

IP-Adressen außerhalb des lokalen Subnetzes können nur erreicht werden, wenn für das Zielnetzwerk ein Gateway konfiguriert ist. In den meisten Fällen wird der gesamte externe Verkehr über lediglich ein Gateway gehandhabt. Es ist jedoch auch möglich, für unterschiedliche Subnetze mehrere Gateways zu konfigurieren.

Wenn ein Gateway konfiguriert wurde, werden alle externen IP-Pakete an das entsprechende Gateway gesendet. Dieses Gateway versucht anschließend, die Pakete auf dieselbe Weise – von Host zu Host – weiterzuleiten, bis sie den Zielhost erreichen oder ihre TTL-Zeit (Time to Live) abgelaufen ist.

Tabelle 18.2. Spezifische Adressen

Adresstyp

Beschreibung

Netzwerkbasisadresse

Dies ist die Netzmaske, die durch UND mit einer Netzwerkadresse verknüpft ist, wie in Beispiel 18.2, „Verknüpfung von IP-Adressen mit der Netzmaske“ unter Ergebnis dargestellt. Diese Adresse kann keinem Host zugewiesen werden.

Broadcast-Adresse

Dies bedeutet im Wesentlichen „Senden an alle Hosts in diesem Subnetz“. Um die Broadcast-Adresse zu generieren, wird die Netzmaske in die binäre Form invertiert und mit einem logischen ODER mit der Netzwerkbasisadresse verknüpft. Das Ergebnis im obigen Beispiel würde 192.168.0.255 lauten. Diese Adresse kann keinem Host zugewiesen werden.

Lokaler Host

Die Adresse 127.0.0.1 ist auf jedem Host dem „Loopback-Device“ zugewiesen. Mit dieser Adresse kann eine Verbindung zu Ihrem Computer hergestellt werden.

Da IP-Adressen weltweit eindeutig sein müssen, können Sie nicht einfach eine Adresse nach dem Zufallsprinzip wählen. Zum Einrichten eines privaten IP-basierten Netzwerks stehen drei Adressdomänen zur Verfügung. Diese können keine Verbindung zum Internet herstellen, da sie nicht über das Internet übertragen werden können. Diese Adressdomänen sind in RFC 1597 festgelegt und werden in Tabelle 18.3, „Private IP-Adressdomänen“ aufgelistet.

Tabelle 18.3. Private IP-Adressdomänen

Netzwerk/Netzmaske

Domäne

10.0.0.0/255.0.0.0

10.x.x.x

172.16.0.0/255.240.0.0

172.16.x.x172.31.x.x

192.168.0.0/255.255.0.0

192.168.x.x
